Eclaté de la stucture DEMETER
Les MICROSAT ESSAIM & PARASOL sont des satellites de mission scientifique
réalisés pour le CNES.
La conception et le développement industriel de structure de MICROSATELLITES
étaient nouveaux pour BEAT lors de son lancement en étude.
J'ai participé à la conception en tant que dessinateur projeteur
chargé de l'affaire en relation avec la société RÉALIX
et le donneur d'ordre le CNES.
Les besoins étaient :
Réalisations d'ensembles SATELLITES à l'aide du logiciel CATIA "Assembly".
Réalisation de volumiques 3D CATIA pour application CFAO.
Réalisation de plans d'aménagement et de montage (Dessin de Contrôle des Interfaces) 2D.
Réalisation de plans de fabrications et de contrôles 2D.
Pour DEMETER, l'étude de et la réalisation complète nous a été demandée, tandis que nous n'avons fourni que la plate-forme de PARASOL. L'étude de la charge utile reste à venir.
Eclaté de la stucture DEMETER
Le MICROSATELLITE DEMETER est constitué de deux élements distincts. Une plate-forme (partie énergétique servant à la gestion de l'orbite, propulseurs,...) et une charge utile (équipements de la mission)
 |
 |
|
plate-forme |
|
 |
 |
Charge-utile |
|

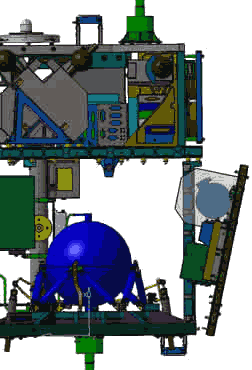

Pour confirmer et valider les games d'assemblage et de désassemblage de la structure, j'ai fait une étude cynématique d'ouverture des panneaux.
 |
 |
 |

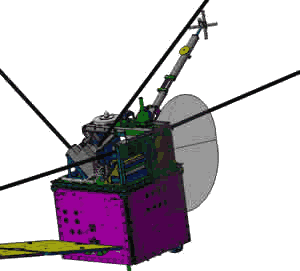

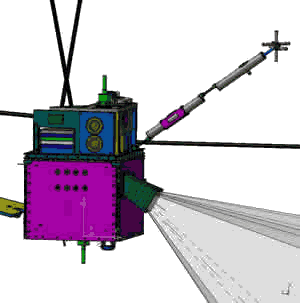

Une étude des champs de vue des différents équipements constituant ce satellite a également fait partie de nos conceptions, afin de positionner chaque élément, pour qu'il puisse avoir une qualité d'utilisation optimale, sans risque d'interférence.
 |
 |
Ce µsat a également fait l'objet de différentes études, pour s'adapter sous les coiffes de différents lanceurs.
 |
 |
 |
 |
|
Lanceur 1 |
Lanceur 2 |
|||

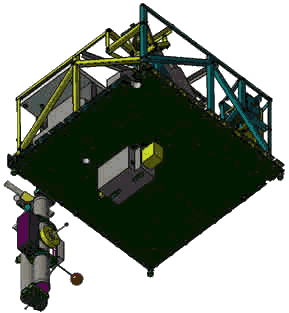

Une étude d'outillage pour la manipulation, ainsi que pour l'assemblage de cette structure, nous a été confiée. Cet outillage fourni au CNES sert également à assembler tous les éléments et équipements de la mission DEMETER.
 |
 |
 |
Palonier de manipulation - Chariot élévateur d'assemblage -Chariot de retournement hydraulique-
J'ai été responsable, et ai participé activement à la réalisation industrielle de toute la fabrication. Celle ci allait de petites pièces simples à des assemblages sandwichs de composites polymérisés (panneau en nida aluminium,...)
Charge utile - Plate forme

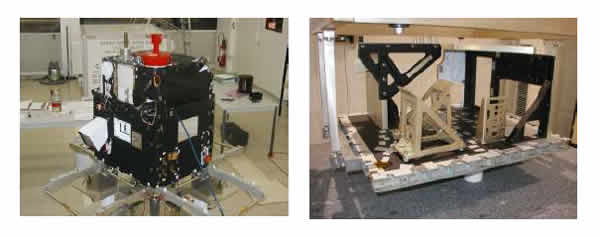

Pour valider les calculs, nous avons réalisé des gueuses ayant une masse/centrage/inertie représentative pour chaque équipement, afin de mettre le MICROSATELLITE ainsi équipé en mode vibratoir sous vide.
Ces tests ont validé avec brio la conception que nous avons faite.
